Общая информация

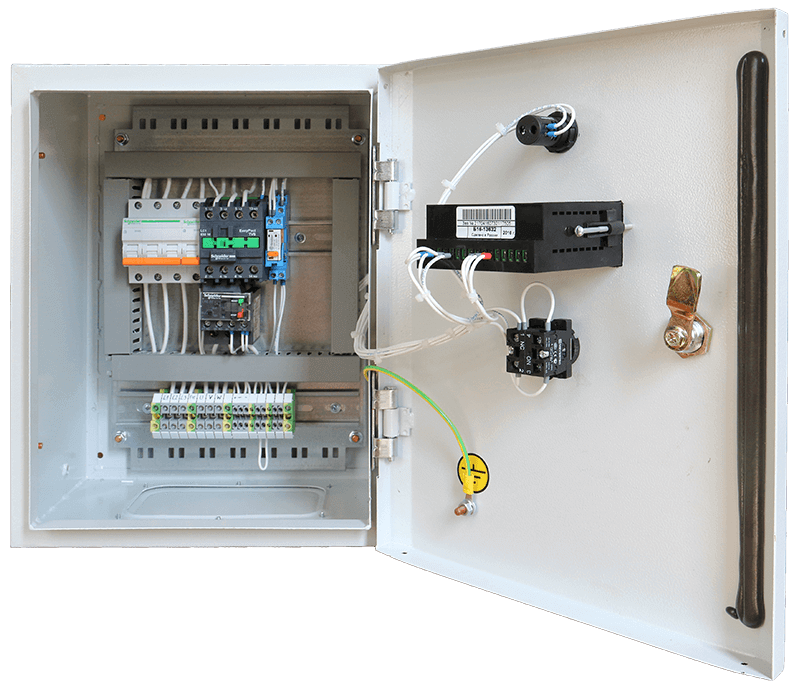

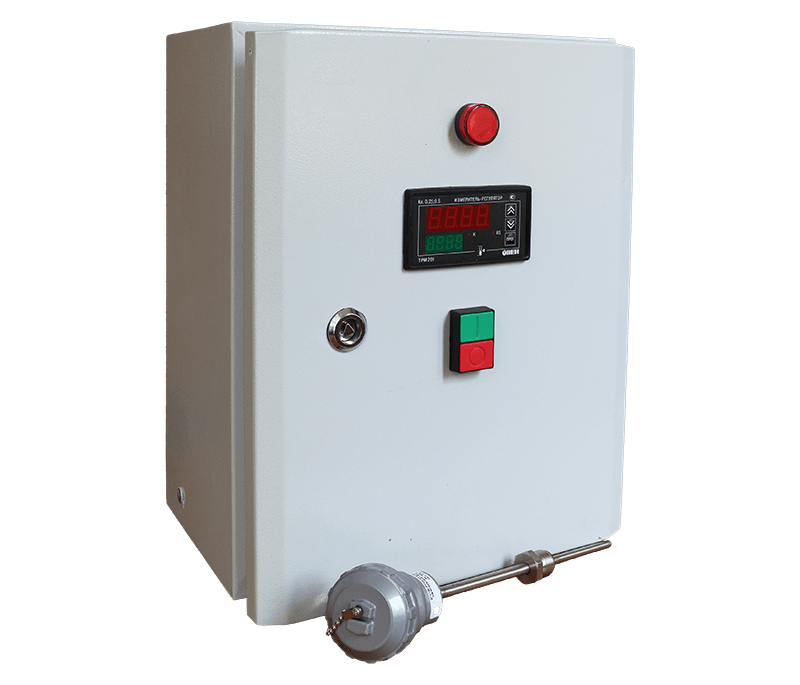

Шкаф управления с датчиками температуры, давления и разряжения

ООО «БГМЗ» предлагает автоматику и КИП для комплексной защиты винтовых насосных агрегатов от «сухого хода», превышения давления от нормы на выходе из насоса и разряжения на входе.

В комплектацию входят:

  • шкаф управления с автоматикой, измерителями-регуляторами, кнопками управления и сигнальными лампами;
  • датчик температуры общепромышленное (взрывозащищенное) исполнение;
  • датчик давления об общепромышленное (взрывозащищенное) исполнение;
  • датчик разряжения общепромышленное (взрывозащищенное) исполнение для работы в сложных полевых условиях.
Сухой ход насоса. Защита от сухого хода
Шкаф управления с частотным преобразователемШкаф управления с частотным преобразователем

Наиболее частой причиной выхода из стоя одновинтового насосного агрегата является работа насоса на «сухом ходу».

«Сухой ход» - это режим работы одновинтового насоса, во время которого через насос не прокачивается рабочая среда. Такой режим - крайне нежелательный и аварийный, он сокращает срок службы винтового насоса, и приводит к поломке насосного агрегата.

Рабочая среда, которую перекачивает насос, является одновременно и смазывающей и охлаждающей жидкостью. Без неё героторная пара перегревается и выходит из строя. При работе в режиме «сухого хода» рабочие элементы насоса могут деформироваться и выйти из строя. Чтобы обеспечивать долгую и надёжную работу насоса, этого нельзя допускать.

Для защиты насоса от сухого хода используется автоматика: «Система защиты от сухого хода». Она отключат насос при сухом ходе. Система состоит из температурного датчика (термопары), регулятора позиционного одноканального (терморегулятора) и шкафа управления.

Принцип действия такой системы состоит в следующем:
- при отсутствии перекачиваемой среды в героторной паре, под действием силы трения повышается температура. Предельное значение температуры задаётся оператором на терморегуляторе вручную. При достижении верхнего предела температуры - «Система» отключает насосный агрегат от электрического питания.

Кроме этого, по желанию заказчика, мы оснащаем насосные агрегаты частотными преобразователями. Основная задача частотного преобразователя – регулировка подачи рабочей жидкости. Дополнительно – работа насосного агрегата через частотный преобразователь имеет ряд преимуществ: плавный пуск, защита электродвигателя, экономия электроэнергии…

Шкаф управления без частотного преобразователяШкаф управления без частотного преобразователя

Неразборный бачок торцевых уплотнений
Неразборный бачок торцевых уплотнений

Неразборный бачок для двойных торцевых уплотнений, оснащенный визуальным уровнем контроля жидкости, манометром и датчиком температуры, предназначенный для обеспечения работы двойного торцевого уплотнения. Дополнительные приборы контроля согласовываются отдельно согласно технического задания.
